ARMAS DE LA INFANTERÍA ALEMANA: el obús pesado de infantería de de 15 cm

Una unidad de artillería alemana con un sIG 33 cal. 150 mm pasa una barricada hecha de tranvías. También se pueden ver ciudadanos de Varsovia.

El siguiente texto ha sido extraído de "Serie Especial No. 14, 25 de mayo de 1943,del Servicio de Inteligencia Militar" del Departamento de Guerra de EE.UU. de la Segunda Guerra Mundial. Como toda la información de inteligencia en tiempos de guerra, los datos pueden ser incompletos o inexactos. No se ha intentado actualizar o corregir el texto.

Para analizar todo el armamento, utilizaremos varias entradas en el BLOG.

Puedes leer la primera entrada en el siguiente enlace

Sección IV: Armas antitanques y obuses de infantería

18.  Obús pesado de infantería de 15 cm.


a. Generalidades

El obús de 15 cm s.I.G. 33 (Schweres Infanteriegeschütz 33) es un arma estándar de apoyo a la infantería alemana que se encuentra en la compañía de cañones del regimiento de infantería (véanse las imágenes 80 y 81). Dispara un proyectil de alto explosivo con espoleta de percusión, o un proyectil de humo, y se utiliza para disparar en alta o baja trayectoria. El cañón puede ser tirado por un caballo o un motor, o bien autopropulsado (véase la imagen 82).


Imagen 80. Obús de infantería de 15 cm en acción

Imagen 81.-Obús de infantería de 15 cm (vista trasera)

b. Tabla de características

Calibre                  149,1 mm.

Longitud de la pieza 64,57 pulgadas. (11 calibres)

Elevación máxima          1.300 mils. (Una vuelta del volante de elevación equivale a 12 mils)

Depresión máxima          0 mils.

Recorrido         200 mils. (Una vuelta del volante de desplazamiento equivale a 2,2 mils)

Diámetro de las ruedas         43,3 pulgadas.

Velocidad en la boca del cañón 790 pies por segundo.

Alcance máximo         6.000 yardas.

Peso         1,5 toneladas.


c. Cómo operar

(1) Seguridad: El eje de seguridad y disparo pasa desde la cara derecha del bloque de cierre hasta la vía del pasador de disparo. Su extremo derecho está formado por una empuñadura, marcada con una flecha que puede ajustarse a sicher ("seguro") o Feuer ("fuego"), así marcado en el bloque de cierre. En el otro extremo se reduce a una sección semicircular; está colocada de tal manera que la superficie plana o bien se acopla a una superficie del percutor, o bien, si el eje se gira 90 grados, es despejado por éste.

El émbolo de bloqueo del cierre pasa desde la cara posterior del bloque de cierre hasta el eje de seguridad y disparo (véanse las imágenes 83, 84 y 85). Se mantiene contra una superficie de este último por medio de un resorte. Cuando el eje de seguridad y fuego se ajusta a "seguro", la rotación del eje fuerza al émbolo de bloqueo a retroceder contra su resorte, de modo que se proyecta más allá del bloque de cierre y se acopla a un hueco en la vía del bloque de cierre, bloqueando así el bloque de cierre en la posición cerrada.

Cuando el eje de seguridad y fuego se ajusta para disparar, el émbolo de bloqueo está habilitado, bajo la presión de su resorte, para volver a entrar en el bloque, que es entonces libre de moverse.

Imagen 82. Obús de infantería de 15 cm. en montura autopropulsada

(2) Para cargar y disparar: Para abrir la recámara, hay que agarrar la palanca del mecanismo de recámara y presionar el seguro hacia dentro. Esto levanta el seguro del tope en el anillo de la recámara, para que la palanca del mecanismo de la recámara pueda ser girada. A continuación, gire la palanca del mecanismo de cierre en el sentido de las agujas del reloj hasta 180 grados. La rotación de la palanca del mecanismo de cierre fuerza la punta de la manivela contra el lado derecho de la ranura en la cara superior del bloque, empujando el bloque hacia la derecha hasta la posición abierta.

Introduzca un proyectil.

Para cerrar el cierre, vuelva a colocar la palanca del mecanismo de cierre en su posición original y libere la manivela, de modo que el retén se mantenga detrás del tope del anillo de cierre.

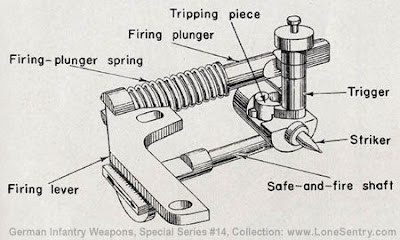

Imagen 83.-Mecanismo de disparo del obús ligero de campaña 18 de 10,5 cm (l.F.H. 18). (Este mecanismo de disparo es similar al del obús de infantería de 15 cm)

La rotación de la palanca del mecanismo de cierre fuerza la punta de la manivela contra el lado izquierdo de la ranura de la cara superior del bloque, empujándolo hacia la izquierda hasta la posición de cierre.

Al cerrarse la culata, un saliente de la punta de la manivela se coloca detrás de la leva del tope de la manivela, de modo que el bloque queda bloqueado en la posición de cierre.

Imagen 84. Bloque de culata del obús ligero de campaña 18 de 10,5 cm (l.F.H. 18). (Este bloque de culata es similar al del obús de infantería de 15 cm)

Para disparar el obús, hay que tirar del cordón de disparo hacia la parte trasera derecha. Esto hace que la palanca de disparo gire sobre su eje, de modo que el ángulo de la palanca se apoya en la cabeza del pistón de disparo, forzándolo a entrar en el bloque contra su muelle. El hueco en el émbolo en el que se acopla el saliente superior del gatillo hace girar a este último en el sentido de las agujas del reloj. La punta del gatillo se acopla a la punta de la pieza de disparo, que pivota sobre el percutor, de modo que tanto el percutor como la pieza de disparo son forzados a retroceder contra el muelle del percutor. Al continuar la rotación del gatillo, la punta del mismo se separa de la punta de la pieza de disparo, y el muelle del percutor se impone, empujando el percutor hacia delante sobre el cebador del cartucho. El cordón de disparo se libera ahora, y el pistón de disparo, bajo la presión de su muelle, se mueve hacia la derecha. El saliente superior del gatillo, al quedar engranado en el hueco del émbolo, hace girar el gatillo en sentido contrario a las agujas del reloj. La punta del gatillo, montada en el interior de la pieza de disparo, la fuerza hacia la derecha, de modo que el talón de la pieza de disparo fuerza la tapa interior hacia atrás. Al mismo tiempo, el talón del gatillo, presionando contra un saliente del cuerpo del cerradero, lo fuerza también hacia atrás. Al final de este movimiento, la punta del gatillo dispara la punta de la pieza de disparo, que es devuelta por el muelle del percutor a la posición normal, con el percutor medio amartillado y retirado del casquillo del percutor.

Figura 85. Bloque de culata (vista trasera) de un obús ligero de campaña de 10,5 cm (l.F.H. 18)

(3) Mira: La mira consiste en (a) el punto de mira y la toma; (b) el dispositivo de línea de visión y el clinómetro de sitio; (c) el mecanismo de elevación (alcance); (d) el engranaje de nivelación cruzada y la burbuja; (e) el puntero de elevación y el puntero de cuna; (f) la mira panorámica de dial (Rbl.F. 16 o Rbl.F. 32).


(4) Dotación del cañón.-El servicio del cañón se divide entre la dotación del cañón como sigue:

(a) El jefe de sección es responsable de que todas las tareas se realicen correctamente, se ejecuten todas las órdenes y se observen todas las precauciones de seguridad.

(b) El artillero maneja las miras.

(c) El nº 1 maneja la culata.

(d) El número 2 dispara el proyectil.

(e) El número 3 acciona el mecanismo de elevación.

(f) Los números 4, 5, 6 y 7 manejan la munición.


d. Munición

(1) Generalidades: En este obús de infantería se utilizan los siguientes dos modelos de proyectiles de alto poder explosivo (a) 15-cm Igr. 38 y (b) 15-cm Igr. 33. También hay un proyectil de humo.

El único punto de diferencia entre estos dos modelos es que el Igr. 33 tiene una placa base atornillada, mientras que la placa base del Igr. 38 es de una sola pieza con el cuerpo del proyectil. La capacidad de alto poder explosivo es grande (21,8%). La Igr. 33 es obsoleta, y no se emitirá más munición de este modelo cuando se agoten las existencias actuales.

(2) Igr. 38 de 15 cm y Igr. 33 de 15 cm (proyectil alto poder explosivo).


Peso (espoleta)         38 kg.

Longitud (espoleta) 589 mm.

Diámetro en la base 145 mm.

Diámetro en la banda motriz 152 mm.

Banda motriz, simple, ancho 11 mm.

Relleno de alto poder explosivo TNT prensado con caja de humo y Zdlg 36 estándar; peso del relleno, 18 1/4 libras.

Embalaje         1 proyectil en cesta de mimbre.

Peso de la cesta embalada 42 kg.


(b) Espoleta - La espoleta s.Igr.Z. 23 es una espoleta de alta sensibilidad, de percusión en el morro, con un retardo opcional de 0,4 segundos. Funciona por impacto o por rozamiento.

(c) Cartucho.-La vaina de latón con borde, con un cebador de percusión c 12 n/A, tiene las siguientes dimensiones:


Diámetro exterior en la boca 155 mm.

Diámetro exterior sobre el borde 158 mm.

Diámetro exterior en el borde 169 mm.

Espesor del borde     4 mm.

Longitud         133 mm.

Embalaje         2 cartuchos completos en caja de madera, con la inscripción Kart. s.I.G. 33

Peso de la caja (embalada) 9 kg.

Marcas: en la base

                                            4 P131          G Wa A50

                                            6303 s F H 13

                                            (número de diseño) (equipo)

Las marcas s F H 13 sugieren que los cartuchos para el s.Inf.G. 33 de 15 cm y el s.F.H. 13 de 15 cm son intercambiables.

La vaina está cerrada en la parte superior por un tapón de cartón.

El propelente se compone de seis partes desmontables para que el cartucho pueda dispararse con cualquiera de las seis cargas. La carga 1 consiste en la parte 1; la carga 2 en las partes 1 y 2; la carga 3 en las partes 1, 2 y 3, etc.

Cada parte está contenida en una bolsa de seda en la que están grabados los detalles del peso y el modelo de propulsor, como sigue:

Parte 1:

Bolsa circular grande y plana, con orificio axial

130 gm Ngl.Bl.P (es la abreviatura alemana de Nitroglyzerin Blättchen Pulver (polvo en copos de nitroglicerina) - 12.5 - (40.40.0,2). (Es la dimensión de los copos en milímetros: es decir, 40mm x 40mm x .2mm.)

Agujero pequeño

40 gm Digl.Bl.P. (es la abreviatura alemana de Diglykolnitrat Blättchen Pulver (polvo en copos de diglicolitina) - 10.5 - (3.3.0,8).

Parte 2: Bolsa en forma de media luna _ _ _ _ _ _ 101 gm Digl.Bl.P. - 10.5 - (3.3.0,8).

Parte 3: Bolsa en forma de media luna _ _ _ _ _ _ 106 gm Digl.Bl.P. - 10.5 - (3.3.0,8).

Parte 4: Bolsa circular _ _ _ _ _ _ _ 101 gm Digl.Bl.P. - 10.5 - (3.3.0,8).

Parte 5: Bolsa circular _ _ _ _ _ _ _ 26 gm Digl.Bl.P. - 10.5 - (3.3.0,8).

Parte 6: Bolsa circular _ _ _ _ _ _ _ 41 gm Digl.Bl.P. - 10.5 - (3.3.0,8).

(3) 15-cm Igr. 38. Este proyectil de humo puede identificarse por las letras blancas "Nb" en un proyectil grisáceo que pesa 38,50 kg (85 libras). La carga explosiva consiste en ácido pícrico, y el sistema de detonación está compuesto por un detonador colocado en cera de pentrita dentro de un contenedor de aluminio. El proyectil produce una nube de humo de 50 metros de espesor.

e. Mantenimiento

(1) Generalidades: Debido a la complejidad del mecanismo y a la falta de información autorizada sobre esta arma, la descripción bajo el título de mantenimiento no puede ser completa.

(2) Desmontaje del mecanismo de cierre: El mecanismo de cierre puede desmontarse en el siguiente orden: (a) ponga el seguro en Feuer ("fuego"); (b) mediante la palanca del mecanismo de cierre, abra el mecanismo de cierre hasta que el perno extractor esté libre; (c) mantenga la palanca de cierre en la posición de "fuego" y retire el perno extractor; deje que la palanca de cierre vuelva a su posición normal y retire el extractor; (d) saque el bloque de cierre de la leva y retírelo; (e) retire la palanca del mecanismo de cierre alineando la llave con la ranura y levantándola.



f. Carro

(1) Generalidades: el carro es de tipo caja. Está provisto de una pala fija y también de una pala de arena acoplable. Hacia la parte delantera se encuentran los cojinetes de apoyo que reciben los ejes de la cuna, y hay un compensador de muelle en cada pieza lateral. El volante de elevación está montado a la derecha del carro, y el volante de desplazamiento a la izquierda. En la parte delantera hay un escudo y en la trasera una caja para repuestos.

Cuando se desplaza, la cuna se fija mediante una abrazadera al carro, en cuyo centro también se fija la pala de arena.

(2) Cuna: La cuna tiene forma de cubeta y está provista de guías, en las que se mueve el cañón al retroceder y salir. A cada lado, en la parte delantera, hay una almohadilla para recibir la fuerza no absorbida de la salida, y entre ellas se encuentra la cámara de expansión que recibe el fluido del tampón forzado por la expansión a medida que se calienta. Hacia la parte trasera se encuentran los dos brazos de la cuna a los que se fijan los muñones. Cada muñón está provisto de una palanca compensadora con manivela que comprime el muelle compensador. El arco elevador está fijado debajo, y el indicador de retroceso en la parte trasera derecha. La abrazadera está en la parte delantera del carro, y se acciona mediante una palanca fijada al eje de la abrazadera.

(3) Engranaje de elevación: El engranaje de elevación se acciona desde la derecha del carro. Consta de un engranaje helicoidal, una cremallera, un piñón y un eje.

(4) Engranaje de desplazamiento: El engranaje de desplazamiento se acciona desde la izquierda mediante un sistema de ruedas dentadas y ejes.

(5) Compensadores de muelle: Los compensadores de muelle están instalados longitudinalmente, uno a cada lado del carro. Neutralizan la preponderancia de la boca del cañón en todos los ángulos de elevación.

Y aquí acaba esta serie sobre armas de la infantería alemana, un saludo.


-----------------------------
